CLASIFICACIÓN |
DESCRIPCIÓN |
APLICACIONES |
|
1. Vástago recíproco |
El vástago se desliza en movimiento recíproco a través del sello del vástago cuando la válvula es operada. |
Exposición a alta temperatura, alta caída de presión y exposición química. |
|

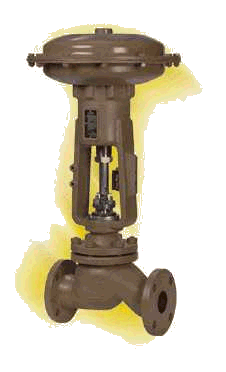

1.1 Válvula de globo con asiento sencillo. |
Presión baja y fugas mínimas (0.1% del flujo total) cuando la válvula está cerrada. |
|
|
1.2 Válvula de globo con asiento doble. |
Caída de presión menor y se tienen mayores fugas que la de asiento sencillo. Suelen ser de gran tamaño. |
|
|
1.3 Válvula tipo Y |
Como válvula ON/OFF se caracteriza por baja pérdida de carga y como válvula de control gran capacidad de flujo. Posee autodrenaje por la inclinación que presenta. |
Instalaciones criogénicas. |
|
1.4 Válvula de vías. |
Para mezclar fluidos o para derivar un flujo de entrada por dos de salida. |
Control de temperatura en intercambiadores de calor. |
|
1.5 Válvula de ángulo. |
Caudal regular sin excesiva turbulencia. Adecuada para disminuir la erosión por características del fluido o por la alta caída de presión. |
Fluidos con sólidos en suspensión y grades caídas de presión. |
|
1.6 Válvula de cuerpo separable. |
Fácil mantenimiento por disposición del asiento, número de mínimo de partes y de cavidades irregulares para evitar suciedad y taponamiento. Ocurren fugas debidas a ciclo térmicos y pérdida de carga. Difícil desmontaje de la válvula, poco uso. |
Fluidos viscosos e industria de alimentos. |
|
1.7 Válvula de diafragma. |
Usa un diafragma polimérico flexible para el control del flujo. |
Fluidos corrosivos y lodos. |
|
1.8 Válvula de jaula |
Obturador cilíndrico que se desliza en una jaula. Muy resistente a vibraciones y desgaste. |
Válvulas de gran tamaño y alta caída de presión. |
|
1.9 Válvula de compuerta. |
Cierra con disco plano que se mueve verticalmente por el flujo del fluido. Funciona como una válvula ON/OFF porque al operar en posiciones intermedias puede bloquearse. |
|
|
2. Vástago rotatorio |
El vástago de la válvula rota dentro de un área sellada para manipular el elemento final de control en el interior del cuerpo de la válvula para regular el flujo. Dan mayor flujo por dólar que las válvulas de vástago recíproco. |
|
|
2.1 Válvula de mariposa |
Cuerpo formado por anillo cilíndrico dentro del cual gira transversalmente un disco circular. |
Control de grandes caudales de fluidos a baja presión |
|
2.2 Válvula de bola. |
Cuerpo esférico y obturador en forma de bola. |
Aguas negras o fluidos con gran porcentaje de sólidos suspendidos. |
